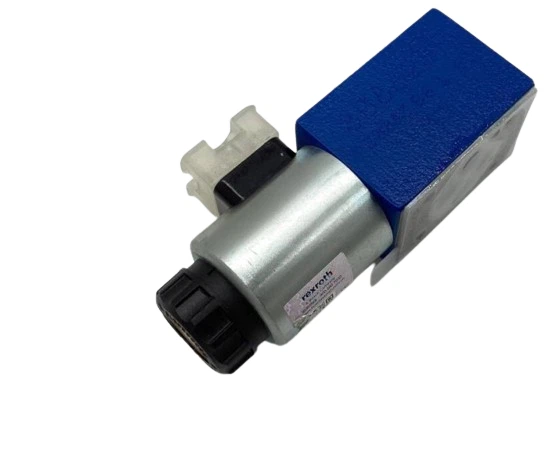

Válvula Solenóide Hidráulica 4WE

 Visão geral

As válvulas direcionais do tipo Rexroth Série 4WE A válvula solenóide hidráulica (incluindo a SÉRIE 4WE6, 4WE10) são válvulas de carretel direcionais acionadas por solenóide. Eles controlam o início, a parada e a direção de um fluxo. A válvula solenóide hidráulica consiste basicamente em alojar um ou dois solenóides, carretel de controle e uma ou duas molas de retorno. Na condição desenergizada, o carretel de controle é mantido na posição central ou na posição inicial pelas molas de retorno (exceto carretel de impulso). O carretel de controle é acionado por solenóides de pino úmido.

Possível apenas em combinação com os símbolos G, J, D e E, bem como com um limite de desempenho reduzido. Para garantir o funcionamento adequado, deve-se ter cuidado para que a câmara de pressão do solenóide eletrônico esteja cheia de óleo. A força da válvula solenoide hidráulica atua através do êmbolo no carretel de controle e empurra este último da sua posição de repouso para a posição final necessária. Isso permite a direção de fluxo necessária de P→ A e B → T ou P→ B e A→T. Após a desexcitação do solenóide, a mola de retorno empurra o carretel de controle de volta à sua posição de repouso. Um acionamento manual permite que o carretel de controle seja movido sem energização do solenóide.

Esta versão é uma válvula direcional com 2 posições de carretel e 2 solenóides eletrônicos sem detentor. A válvula sem retorno por mola no carretel de controle não possui posição básica definida na condição desenergizada. Sem retorno por mola com retenção "OF" (possível apenas com os símbolos A,C e D).

Esta versão é uma válvula direcional com 2 posições de carretel e 2 solenóides eletrônicos com detentor. Os detentores são usados ​​para fixar o carretel de controle na posição relevante do carretel. Durante a operação, a aplicação contínua de corrente ao solenóide eletrônico pode assim ser omitida, o que contribui para uma operação com eficiência energética.
