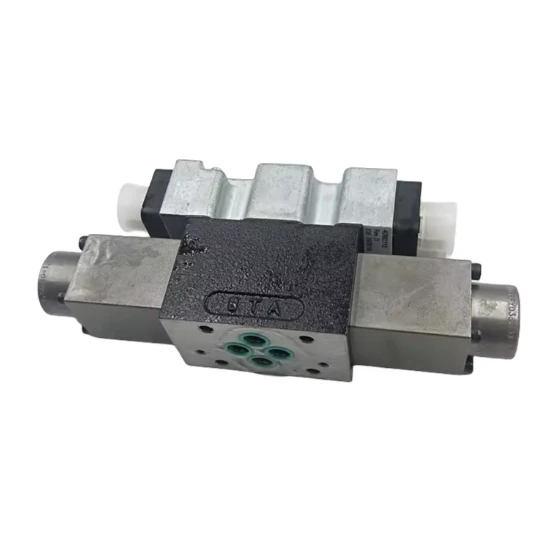

Válvulas de controle direcional proporcional série D1FB
Descrição dos produtos
VISÃO GERAL
D1FB OBE:
A eletrônica digital integrada está situada em uma caixa metálica robusta, que permite o uso em condições ambientais adversas.
Os valores nominais são ajustados de fábrica. A conexão do cabo a uma interface serial RS-232 está disponível como acessório.
D1FB para eletrônica externa: Os parâmetros podem ser salvos, alterados e duplicados em combinação com o amplificador de potência digital PWD00A-400.
Os parâmetros da válvula podem ser editados com o software ProPxD comum para ambas as versões.
As válvulas da série D1FB podem ser encomendadas com design de carretel/manga (D1FB*0) para máxima precisão, bem como design de carretel/corpo (D1FB*3) para vazão nominal alta – consulte curvas de limite funcional para capacidade máxima de vazão
CARACTERÍSTICAS:
• Carretel/manga e carretel/corpo
• 3 opções de comando para D1FB OBE: +/- 10V, 4…20mA, +/- 20mA
• Alta repetibilidade de válvula para válvula
• Baixa histerese
• Substituição manual
• Eletrônica digital a bordo
Especificações de produtos
| Projeto | Válvula DC proporcional de operação direta |
| Atuação | Solenóide proporcional |
| Tamanho | NG6/CETOP3/NFPA D03 |
| Interface de montagem | DIN 24340 / ISO 4401 / CETOP RP121 / NFPA |
| Temperatura ambiente [grau] | -20...+60; (-4 graus F...+140 graus F) |
| Pressão Máxima de Operação | Portas P, A, B 350 Bar (5075 PSI); Porta T 210 Bar (3045 PSI) |
| Queda de pressão máxima PABT / PBAT | 350 Barras (5075 PSI) |
| Fluido | Óleo hidráulico conforme DIN 51524...51535, outro sob consulta |
| Temperatura do fluido [grau] | -20...+60; (-4 graus F...+140 graus F) |
| Filtração | ISO 4406 (1999) 18/16/13 (de acordo com NAS 1638: 7) |
| Classe de isolamento de bobina | F (155 graus); (331 graus F) |
|
Viscosidade Permitido [cSt]/ [mm2 /s] Recomendado [cSt]/ [mm2 /s] |
20...380 (93...1761 SSU) 30...80 (139...371 SSU) |
| Sobreposição [%] | 25, normalizado eletricamente em 10 (ver características de fluxo para válvulas OBE) |
| Corrente do solenóide de desvio de temperatura [%/K] | <0.02 |
| Comprimento máximo da fiação [m] | 50 (164 pés) |
